Ambient lys i håndtag Passat B7

[HansH]

Det der 'alien-beslag' passer i hvert fald fint i en Polo. Dog kan man ret tydeligt se selve lyset når man kigger på håndtaget i samme side som man sidder. Det er lidt øv syntes jeg men skal have tid til at teste det fra a1'eren - det tror jeg er bedre

Men.. hvad med udskæringen til den alien-lysleder... måtte du selv skære ud i Polo'en ?

Ja i bedste Dremel stil.

Haha... Dremel styrer bare for hårdt
Glad for jeg købte min, da jeg kopierede dit "lys på indersiden af bagklap-projekt".

"Teste det fra A1'eren" ......
På mandag bestiller jeg de stumper der blev listet lidt længere oppe.
Dels så jeg kan se om det passer i min, og dels så jeg kan finde ud af om man kan pole sig til hvidt/rødt.

Men du tænker mere på lysstyrke ... eller hvad ?

[diskoboy]

Det kører det over instrument belysningen så det er fint nok.

Jeg har dog ikke prøvet at vende polerne. Dem der har sort plastik er røde - dem der har hvidt plastik er - sjovt nok - hvide.

Jeg havde begge farver da de røde oprindeligt kommer fra Audi hvor de hvide er fra Passat CC.

[ReneBo]

Hvad er partnr på den runde LED, holder og stik fra A1'eren? Det HansH skriver er vel til decolisten ik?

[HansH]

Hvad er partnr på den runde LED, holder og stik fra A1'eren? Det HansH skriver er vel til decolisten ik?

Selve LED "lampen" er 8U0 947 356.
Her ses 4 stk, sakset fra den russiske side:


Det er den som jeg mener uden videre passer ned i den clip/holder min B7 dørside er født med.
- og den som jeg vil bestille et stk af, for at se om den kan lyse rødt.

Den clipses fast i en holder i dekorlisten, ja, men dernæst tilføjer man 8X0 919 173 (174 for højre side), som er en lysleder der skal "transportere" LED lyset fra lampen og om i det hul man så har boret ud i håndtagsskålen.

Ved ikke om det er den du mener....

[ReneBo]

Hvad er partnr på den runde LED, holder og stik fra A1'eren? Det HansH skriver er vel til decolisten ik?

Selve LED "lampen" er 8U0 947 356.
Her ses 4 stk, sakset fra den russiske side:


Det er den som jeg mener uden videre passer ned i den clip/holder min B7 dørside er født med.
- og den som jeg vil bestille et stk af, for at se om den kan lyse rødt.

Den clipses fast i en holder i dekorlisten, ja, men dernæst tilføjer man 8X0 919 173 (174 for højre side), som er en lysleder der skal "transportere" LED lyset fra lampen og om i det hul man så har boret ud i håndtagsskålen.

Ved ikke om det er den du mener....

Jeg vil bare gerne have den runde i mine dørhåndtag på Touran'en som vist på A1'eren Hvad er partnr for stik til de lys?

[HansH]

Jeg vil bare gerne have den runde i mine dørhåndtag på Touran'en som vist på A1'eren Hvad er partnr for stik til de lys?

Jeg tror, at få at få det svar der besvarer dit spørgsmål, så er du nødt til at skære det ud i pap.
Dvs. billede - og med en cirkel eller pil der viser præcis hvilken stump du spørger efter

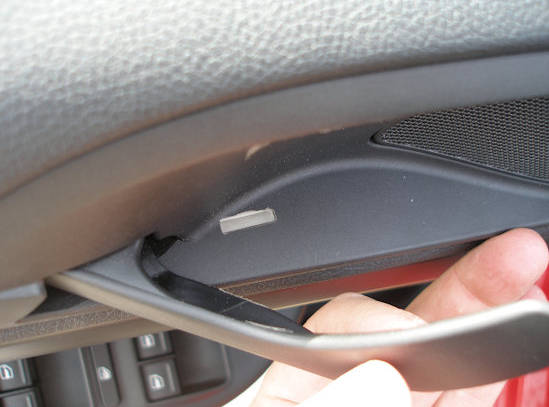

Det som ser sådan ud fra ydersiden:

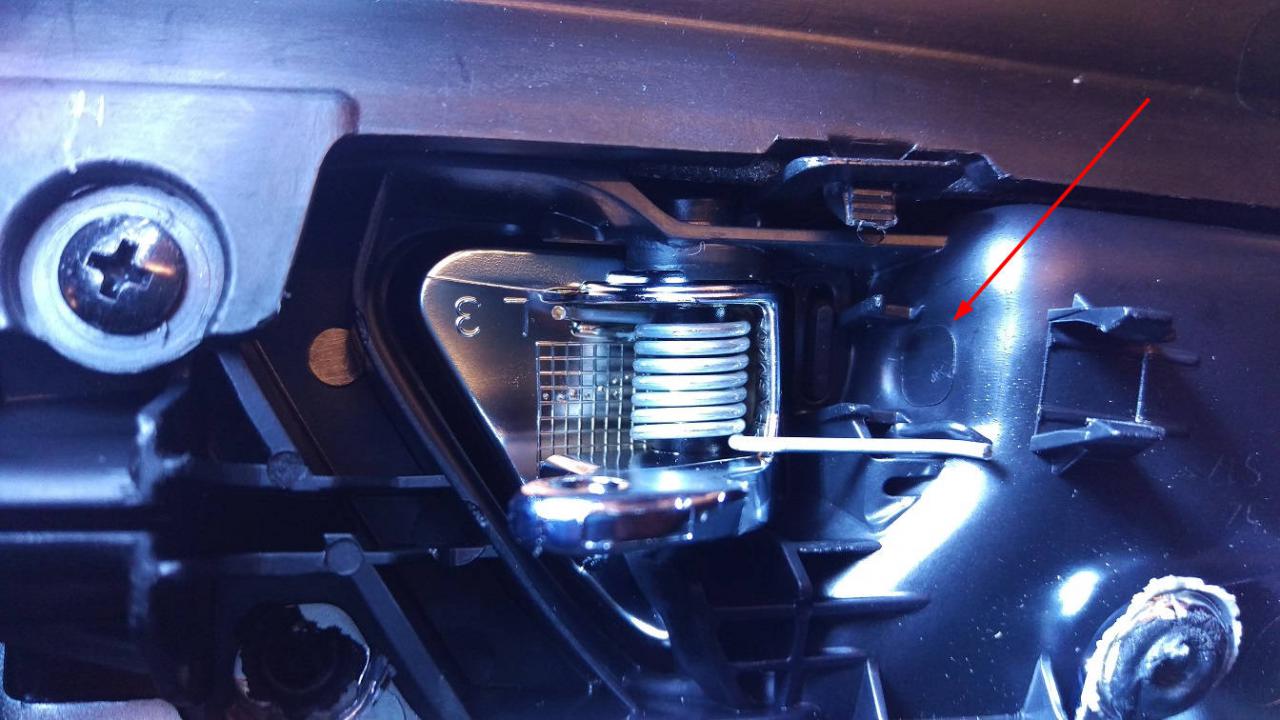

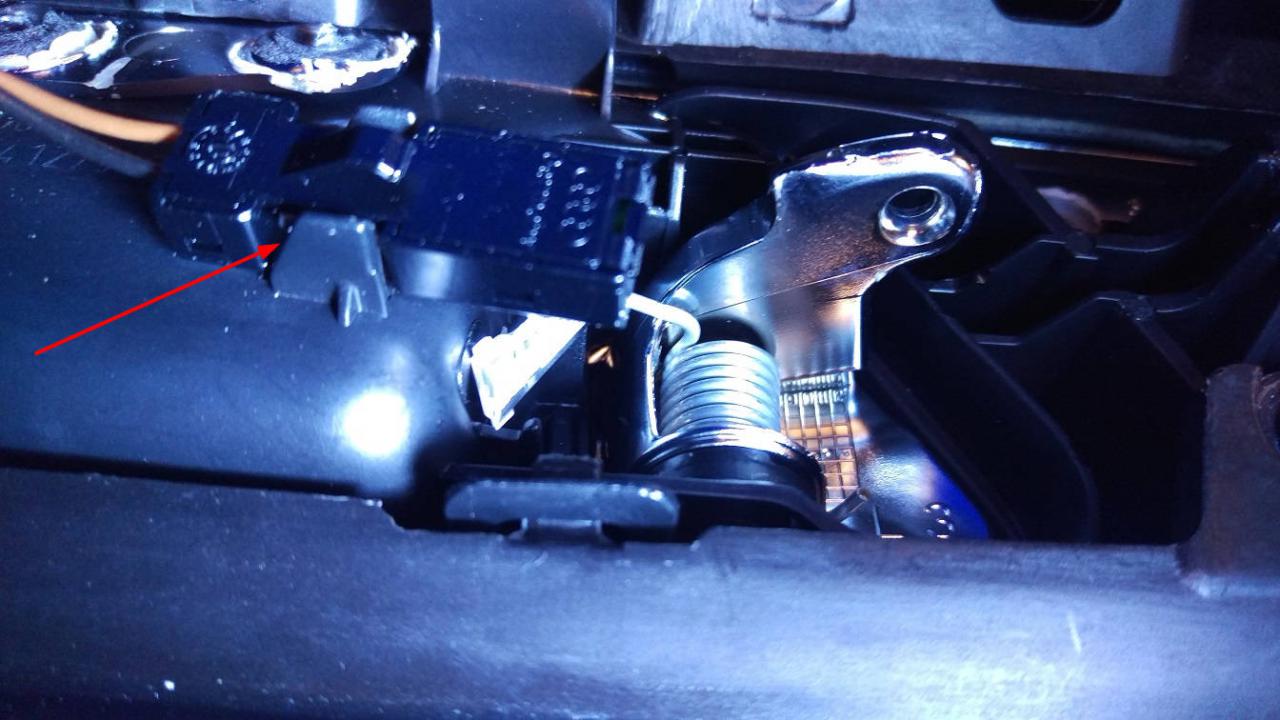

... Ser sådan ud fra bagsiden:


Prøv lige at markere hvad du mener....

[diskoboy]

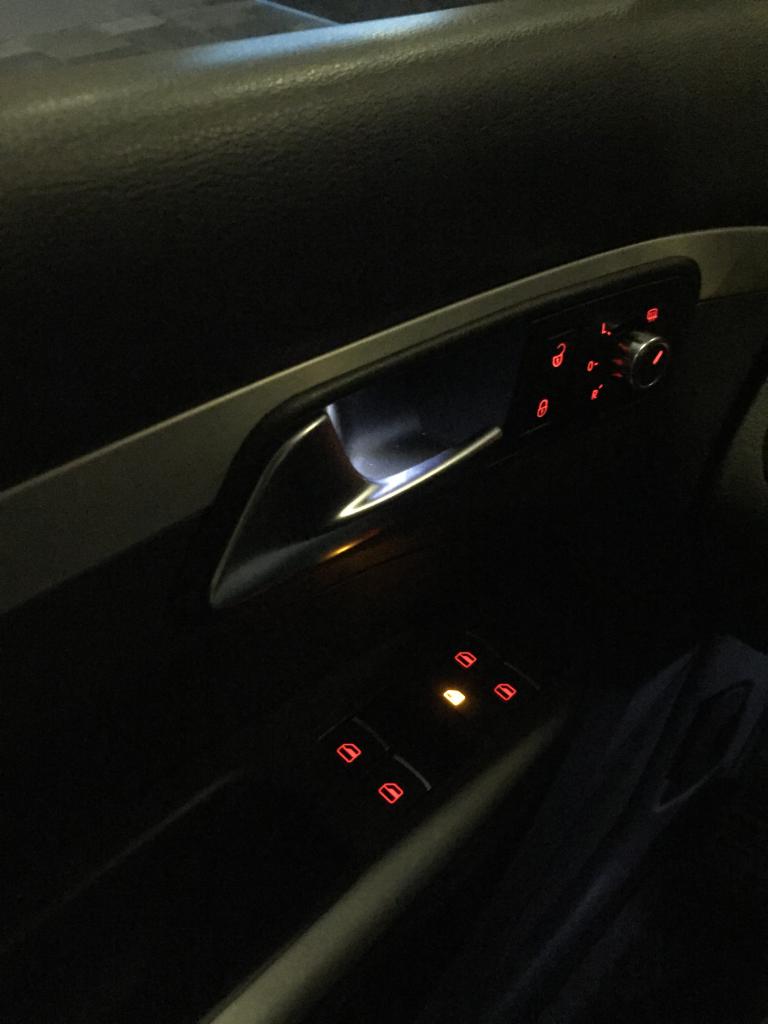

Sådan ser det hvide alien lys ud i Poloen

[ReneBo]

Det bliver svært fra tlf:) men alt hvad der er på billedet. Lysleder, diode, stik og ledninger?

[HansH]

Det bliver svært fra tlf:) men alt hvad der er på billedet. Lysleder, diode, stik og ledninger?

Med forbehold for, at jeg nu ikke ved om du spørger til Claus' løsning i Polo'en, eller om du spørger til det jeg arbejder med...
Det er nemlig to forskellige ting.

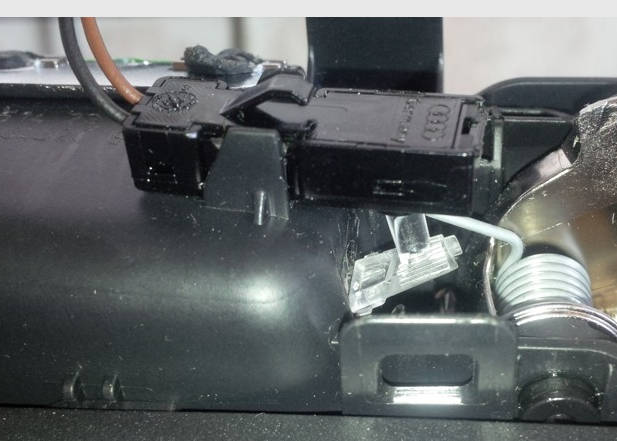

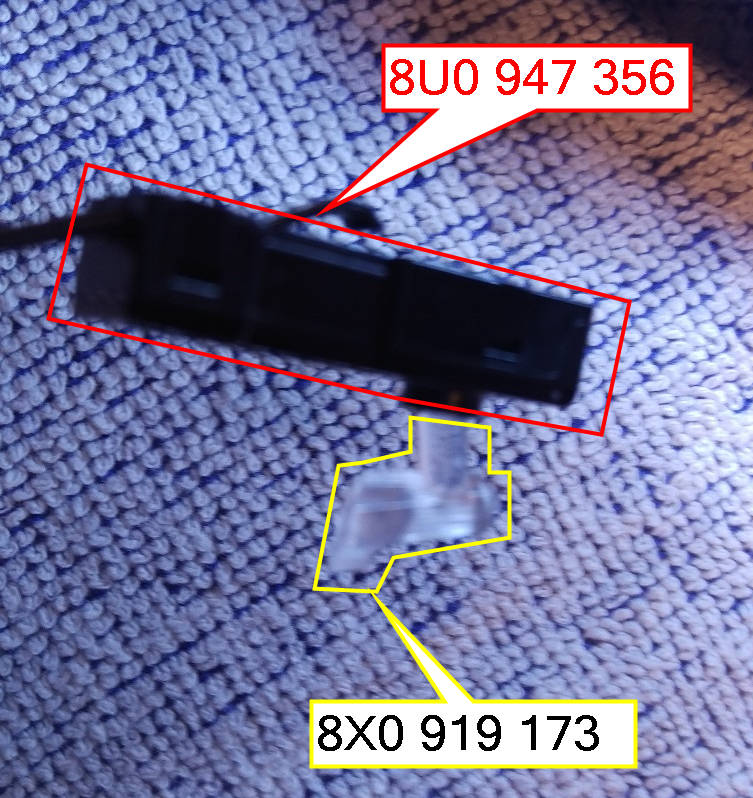

De komponenter der er på mine billeder er som følger (som også listet i indlæg på side 1 i tråden):
8U0 947 356 = selve LED modulet med stik. Modstik=8D0 972 623 AA, stikben hertil=000 979 018 E.
8X0 919 173 = lysleder

[ReneBo]

Det bliver svært fra tlf:) men alt hvad der er på billedet. Lysleder, diode, stik og ledninger?

Med forbehold for, at jeg nu ikke ved om du spørger til Claus' løsning i Polo'en, eller om du spørger til det jeg arbejder med...
Det er nemlig to forskellige ting.

De komponenter der er på mine billeder er som følger (som også listet i indlæg på side 1 i tråden):
8U0 947 356 = selve LED modulet med stik. Modstik=8D0 972 623 AA, stikben hertil=000 979 018 E.
8X0 919 173 = lysleder

Lige præcis, tusind tak

[HansH]

Husk at mht. lyslederne er det forsk. partno for venstre/højre:
venstre = 8X0 919 173
højre = 8X0 919 174

[HansH]

8U0 947 356 kan desværre kun lyse hvidt.
Til gengæld er jeg 99.9% sikker på at den passer perfekt til holderen i B7 dørbeklædningen.

Iflg. Claus har alle Audi'er rødt lys.
ETKA siger at der anvendes en 4D0 919 063 A.
Så nu prøver jeg at bestille sådan en, og ser om den fysisk kan passe ind i sagerne på min dørbeklædning...

[HansH]

8U0 947 356 kan desværre kun lyse hvidt.
Til gengæld er jeg 99.9% sikker på at den passer perfekt til holderen i B7 dørbeklædningen.

Iflg. Claus har alle Audi'er rødt lys.
ETKA siger at der anvendes en 4D0 919 063 A.
Så nu prøver jeg at bestille sådan en, og ser om den fysisk kan passe ind i sagerne på min dørbeklædning...

Okay:

4D0 919 063 A lyser rødt.
Men synes godt nok ikke at der er ret meget drøn på det røde lys!
Virker lidt fesent.. Men okay, hvis det kan virke i X mio Audi'er, så må det vel være sådan det skal være...
Det kan også være at det snyder, fordi der mangler en lysleder til at sprede lyskilden.
Hvorom alt er - den passer desværre på ingen måder i dørlisten




Jeg har også prøvet de stumper fra Audi A1, som er brugt i den russiske artikel.

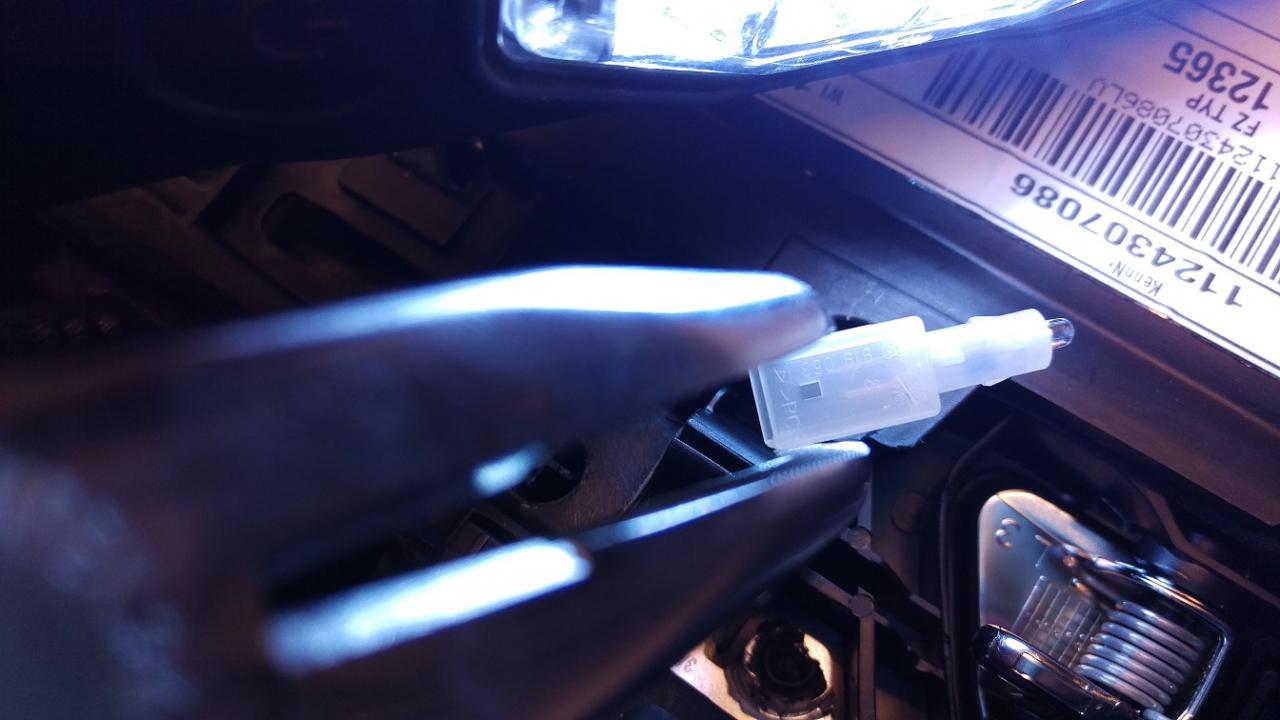

Når man sætter dioden 8U0 947 356 sammen med lyslederen 8X0 919 173, ser det sådan ud:


Selve lysdioden 8U0 947 356 passer perfekt i holderen og går i med et tilfredsstillende "klik!":


Men men .... lyslederen 8X0 919 173 passer bare ikke.
For det første er den tyndere/smallere, og passer derfor ikke ned i de udskæringer hvor den originale skal hvile.
For det andet har selve enden af lyslederen en anderledes facon. Den er firkantet, hvor markeringen i dørlisten er rund.
For det tredje .... er der noget med afstand, længde osv.
Den passer bare ikke.


Den stump der passer til det hele, hedder 3AA 947 355.
Den udgik desværre 1/6-2011 og kan altså ikke skaffes mere:

3AA 947 355_foto.jpg (37.11 KiB) Vist 2449 gange

[diskoboy]

Øv!

[HansH]

Øv!

Jeg kunne ikke have sagt det bedre.

Konklusionen er at man skal ud i noget uoriginalt, hvis man gerne vil have belysning af indvendige dørgreb i en Passat B7.
Det fås simpelt hen ikke originalt.

Personligt hælder jeg mest til at undersøge stroma's løsning nærmere.
Dvs. få afprøvet hvordan de dioder fra everlight tager sig ud i praksis mht lysstyrke, -temperatur og -spredning.

[diskoboy]

Prøv at kigge her.

Det er fra en A3'er...

http://audi-a3club.ru/showthread.php?t=2568

Klik på " + " i det der kan ligne citat kasser...

[HansH]

Prøv at kigge her.

Det er fra en A3'er...

Hmm.... ja..
Du tænker på at skære et aflangt hul ud til den der store isskraber-lignende lysleder-ting:


Jeg har umiddelbart lidt svært ved at se hvordan det skulle kunne realiseres på mit materiel.
Dette billede er bagsiden af min "dørhåndgrebs-skål".
Hvis udskæringen skulle laves i toppen af skålen, bliver det lige dér hvor der sidder noget popnittet fast (markeret med gult).
Ved ikke om det kan laves i bunden ? Men tænker også at rundingen/kurvingen på lyslederen, skal passe med skålens udformning....


[diskoboy]

Husk - det duer ikke med lys i bunden af håndtaget. Du/man/alle bliver idiot af det når man sidder i bilen og kigger direkte ned på lyset.

Cool - nu har vi både isskraber lys og alien lys

[HansH]

Husk - det duer ikke med lys i bunden af håndtaget. Du/man/alle bliver idiot af det når man sidder i bilen og kigger direkte ned på lyset.

Jeg tror at standard i en Superb sidder det i bunden ?
Hvis bare man kan benytte de rigtige komponenter, så spredningen er stor nok, så tror jeg bunden er OK.

Men ellers helt enig - det må under ingen omstændigheder genere under kørslen.
Toppen ville være at foretrække. (A3 org. løsningen der ser god ud!).
Men kan ikke se at det kan lade sig gøre i mine B7 dørsider.

Tror umiddelbart at eneste mulighed er at gå efter som det er tiltænkt fra VW - at lyset skal komme fra den ene ende af skålen, hvor der er markeret til udskæring.
Og så er det kun en lille rund diode á la stroma's løsning, jeg kan få til at passe i ligningen.

[diskoboy]

Husk - det duer ikke med lys i bunden af håndtaget. Du/man/alle bliver idiot af det når man sidder i bilen og kigger direkte ned på lyset.

Jeg tror at standard i en Superb sidder det i bunden ?

Ja, det er det vist egentlig nok. Men er det ikke noget med at selve lyset kun er 1-2 x 5-6 mm hvor i Audi A3 er det jo nærmest 3 cm bredt (og det samme som mit alien lys i Polo'en)

[HansH]

Ja, det er det vist egentlig nok. Men er det ikke noget med at selve lyset kun er 1-2 x 5-6 mm hvor i Audi A3 er det jo nærmest 3 cm bredt (og det samme som mit alien lys i Polo'en)

Lige præcis.

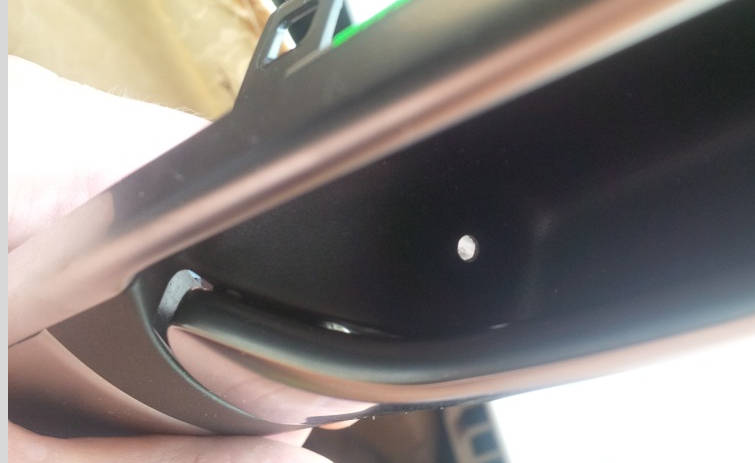

Her billeder fra en Superb.



[diskoboy]

Tror jeg må prøve det i Polo'en. Det kan kun blive bedre .... (selvom det nok ikke er skide nemt at lave så lille et hul, men har et ekstra håndtag liggende så det kan jo prøves på det...)

[GaSelle]

Hans, jeg prøvede lige en ny Superb - der sidder lyset i toppen af "skålen", ca. der hvor der er en markering mellem de to skruer på dit billede. Måske det passer?

[HansH]

Hans, jeg prøvede lige en ny Superb - der sidder lyset i toppen af "skålen", ca. der hvor der er en markering mellem de to skruer på dit billede. Måske det passer?

Hmm....
I en Superb 2016 hedder stumpen 5E0 919 173.
Jeg har ikke kunnet finde billeder af den på nettet (sikkert fordi den er så ny), men i ETKA ligner den til forveksling 3U0 919 173 - altså den dims du har i bunden af skålen i din nuv. Superb.
At det kun er de første 3 cifre i part no som er opdateret, antyder at der kan være tale om stort set samme komponent.

Det lyder næsten som om de bare har lavet udfræsningen i toppen af skålen, og så "vendt" den gamle komponent en halv omgang ?!?
Tja.... Svært at sige om det vil kunne du'...


[GaSelle]

Den så rund ud, lige umiddelbart, så den er ikke identisk med den fra 3T.

[ReneBo]

Jeg lavede det i fordørene på min Touran her til eftermiddag. Jeg savner dog partnr på modparten til det stik som sidder på de hvide LED? Og ledning til også? LED lampen har partnr 8U0 947 356.

Dem der er skrevet som modstik tidligere, 8D0 972 623 AA og ledninger hertil passer ikke. Det stik er identisk med det som sidder på LED'en.

[HansH]

Det ser rigtig nice ud Rene

Mht. modstikket ....... her går man og tror, at man kan stole 100% på ETKA..
Men det kan man åbenbart ikke

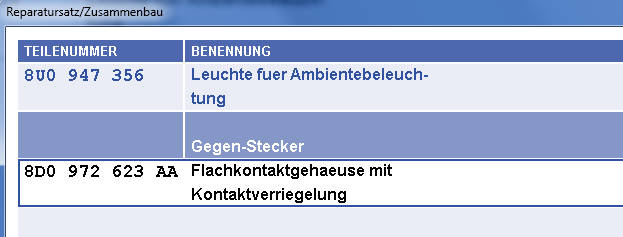

ETKA siger at det er den der AA-tingest der er modstik, når man slår op på 8U0 947 356.
Og du har helt ret - det er da samme stik der sidder på dioden. Nedern!

Jeg søgte lidt rundt ..... og tror at det rigtige modstik er dette.
Hvis man slår dets modstik op, så svarer ETKA i hvert fald med 8D0 972 623 AA


[ReneBo]

Det ser rigtig nice ud Rene

Mht. modstikket ....... her går man og tror, at man kan stole 100% på ETKA..
Men det kan man åbenbart ikke


ETKA siger at det er den der AA-tingest der er modstik, når man slår op på 8U0 947 356.
Og du har helt ret - det er da samme stik der sidder på dioden. Nedern!

Jeg søgte lidt rundt ..... og tror at det rigtige modstik er dette.
Hvis man slår dets modstik op, så svarer ETKA i hvert fald med 8D0 972 623 AA


Ta tak. Synes selv det blev ok Konen synes det var en fin detalje, og hun plejer ellers aldrig at kommentere noget

Ja det ser mere rigtigt ud det stik! Har du nr på ledningen til stikket også?

[HansH]

Ta tak. Synes selv det blev ok Konen synes det var en fin detalje, og hun plejer ellers aldrig at kommentere noget

Ja det ser mere rigtigt ud det stik! Har du nr på ledningen til stikket også?

Du er ikke alene ..... jeg skal som oftest også lade et "hint" falde, når noget er blevet lavet.
Selv når det er i den bil hun altid kører i

8E0 972 623 bruger 000 979 012 E stik.

On another note:
Jeg har monteret i de to første døre i min i dag (givet at OEM ikke var en mulighed, valgte jeg samme diodeløsning som stroma markedsførte i artiklen her).
På et tidspunkt hvor jeg havde forbundet det hele i venstre bagdør, ville jeg lige checke en ekstra gang, at det hele lyste..
Så jeg satte lige min eksterne strømforsyning til et par blottede loddepunkter på ledningsnettet, i visheden om at +/- var mindre væsentligt ..... dørlisterne med LED lyser jo bare enten hvid/rød, og dioden lyser bare ikke hvis den får forkert polarisering.
Hvad jeg ikke lige havde tænkt over i momentet var, at strømmen jo også løber baglæns ind i dørstyringsmodulet.
Der var 50% chance .... og jeg valgte desværre den forkerte.
Således fik dørcontrollen lige 9V ind på stelforbindelsen, og minus på plusforbindelsen til instrumentbelysning.
Den sagde klik-klik et par gange, hvorefter den kørte ruden i bund ..... og så kom der bare røg ud af det store 18-polede stik.
Det var så det sidste den controller gjorde her i tilværelsen.
En trist og hård skæbne for en ellers trofast komponent.

Nåmen heldigvis har Aadum Autoophug åbent lørdag formiddag, så 1½ time senere var jeg på vej hjem derude fra med 2 nye controllere til bagdørene (valgte at købe et sæt 3C0 og så skifte begge bagdørene).

Hm!!

[jakhammer]

Ta tak. Synes selv det blev ok Konen synes det var en fin detalje, og hun plejer ellers aldrig at kommentere noget

Ja det ser mere rigtigt ud det stik! Har du nr på ledningen til stikket også?

Du er ikke alene ..... jeg skal som oftest også lade et "hint" falde, når noget er blevet lavet.
Selv når det er i den bil hun altid kører i

8E0 972 623 bruger 000 979 012 E stik.

On another note:
Jeg har monteret i de to første døre i min i dag (givet at OEM ikke var en mulighed, valgte jeg samme diodeløsning som stroma markedsførte i artiklen her).
På et tidspunkt hvor jeg havde forbundet det hele i venstre bagdør, ville jeg lige checke en ekstra gang, at det hele lyste..
Så jeg satte lige min eksterne strømforsyning til et par blottede loddepunkter på ledningsnettet, i visheden om at +/- var mindre væsentligt ..... dørlisterne med LED lyser jo bare enten hvid/rød, og dioden lyser bare ikke hvis den får forkert polarisering.
Hvad jeg ikke lige havde tænkt over i momentet var, at strømmen jo også løber baglæns ind i dørstyringsmodulet.
Der var 50% chance .... og jeg valgte desværre den forkerte.
Således fik dørcontrollen lige 9V ind på stelforbindelsen, og minus på plusforbindelsen til instrumentbelysning.
Den sagde klik-klik et par gange, hvorefter den kørte ruden i bund ..... og så kom der bare røg ud af det store 18-polede stik.
Det var så det sidste den controller gjorde her i tilværelsen.
En trist og hård skæbne for en ellers trofast komponent.

Nåmen heldigvis har Aadum Autoophug åbent lørdag formiddag, så 1½ time senere var jeg på vej hjem derude fra med 2 nye controllere til bagdørene (valgte at købe et sæt 3C0 og så skifte begge bagdørene).

Hm!!

Hans for hulen! Jeg troede bedre om dig
I er iøvrigt nogen rigtig ubehagelige typer, nu får jeg lyst til at lave det samme på min bil...som om jeg ikke havde projekter nok jeg ikke har tid til i forvejen
Smid lige et par billeder op af det færdige resultat
