Lyset skifter automatisk mellem hvidt/rødt som følger:
* dør åben = hvidt (indstigningslys)
* døre lukket + nærlys tændt = rødt (ambientelys)
Hvidt indstigningslys ved åben dør

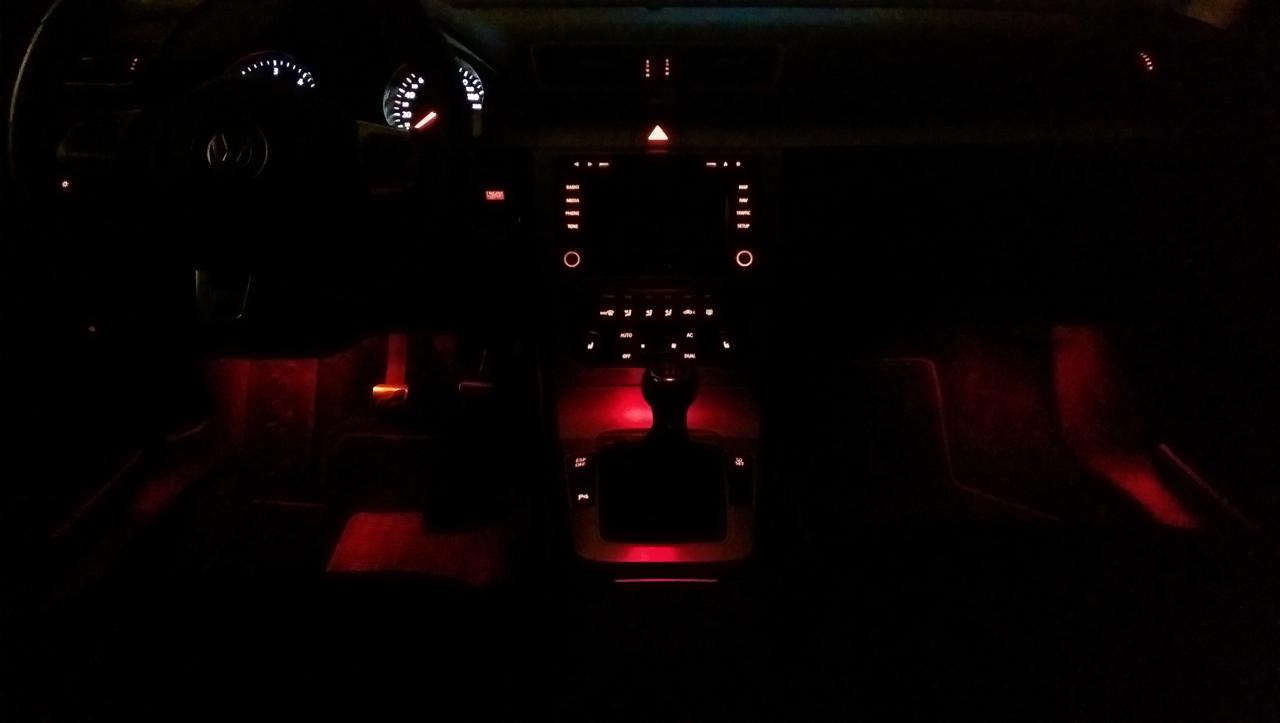

Rødt ambientelys under kørsel
Video med løsningen i funktion
https://dl.dropboxusercontent.com/u/150 ... ysning.wmv.
Først åben dør... hvorefter døren lukkes... hvorefter den åbnes igen.
Man kan lige ane et lille "klik" fra relæet da lampen skifter til rødt.
Men det kan ikke høres i praksis.
Oversigt

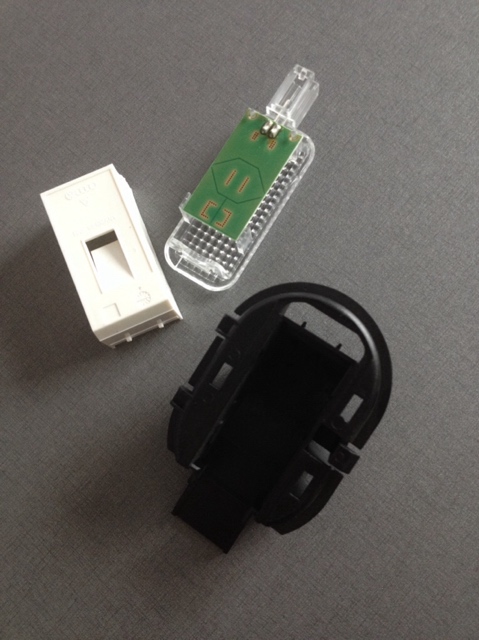

Løsningen er realiseret v.hj.a. standard LED fodrumslamper (8J0 947 409 A).
De har den egenskab at man ved at vende polariseringen kan få dem til at lyse enten hvidt eller rødt.
Til det formål anvender man et lille relæ.
Relæet styres af signal fra CE pin T12i-11 som er kabinebelysningen.
Jeg har måttet stoppe op et par gange undervejs i projektet og erkende at det ikke er "bare"...
LED lamperne brændte af, det relæ jeg havde monteret lavede kuk i kabinebelysningen ... etc. etc.
Artiklen her kommer ikke ind på generel eftermontering af fodrumsbelysning.
Den operation er dokumenteret flere steder - f.eks. her:
for..... http://www.passat3c.info/cms_neu/index.php?page=152
bag.... http://www.passat3c.info/cms_neu/index.php?page=153
Scope for denne artikel er således udelukkende at fokusere på teknikken der ligger bag skift mlm. rødt/hvidt lys.
Udfordringer
1. LED lamperne er kun designet til 6V spænding på den røde diode. Og det skal tages alvorligt!
2. Kabinebelysningen bruges som sagt som triggersignal, men dæmpningsfunktionen (kabinelyset slukker ikke bare on/off, centralelektronikken dimmer det langsomt ud) gør at relæet får tilført en gradvis stigende spænding, og derfor "tøver" lidt når spændingen er lige på triggerpunktet. Det betyder at når relæet aktiveres, sker det med en snerrende, kortslutningsagtig lyd, som man ikke har lyst til at høre i kabinen på sin bil.
3. spændingen i relæet vil løbe baglæns i systemet, hvilket medfører at når kabinebelysningen egentlig burde være slukket, forbliver den tændt på delvis styrke fordi der løber noget strøm retur i systemet via styreledningen. Det dur selvfølgelig heller ikke.
Givet disse - med min kompetence - hårde udfordringer, inddrog jeg et familiemedlem som er überhipster-elektroniknørd #1.
Det er således ham der har udtænkt og dimensioneret kredsløbet i løsningen.
Løsninger:
ad 1) der indsættes en modstand foran hver lampe http://dk.farnell.com/te-connectivity/e ... dp/2118052
Den sikrer at spændingen ved rødt lys aldrig overstiger 6V.
ad 2) der indsættes en kondensator http://dk.farnell.com/rubycon/25zlh330m ... dp/1712579 til at udjævne triggerspændingen. I mit lille modul vil man på billederne længere nede bemærke, at der er monteret 2 stk - en på 330uF/25V (den sorte) og en på 1000uF (den blå). Det er kun den på 330uF der er i brug. Der blev lavet et "parallelsetup" med en på 1000uF/25V, da der var tvivl om hvorvidt 330uF var tilstrækkeligt. Det er altså derfor kun "øverste halvdel" af kassens indhold der bruges, sådan sagt lidt firkantet. Hvis den på 1000 skulle have været i spil, så havde det bare været at flytte den røde+sorte udgang på højre side af kassen ned på den nederste af de to grå kontaktterminaler.
Kondensatoren løser problemet med det "snigende" input når loftslyset dimmer ud. Når kabinelys er tændt, er spænding på T12i-11 0V. I det øjeblik lyset begynder at dimme ud, stiger spændingen på den pin og ender på 12V når lyset er helt slukket. Spænding er altså omvendt proportional med lys. (I hvert fald hvis man måler til stel som reference..)
ad 3) der indsættes en diode http://dk.farnell.com/stmicroelectronic ... st=9801200
Den sikrer at strømmen kun kan passere i den ene retning.
Yderligere komponenter anvendt i løsningen
Kontaktterminaler: http://dk.farnell.com/camdenboss/ctb500 ... /dp/151789
Sort kasse ... well, den blev taget fra forhåndenværende rodekasse, men kunne f.eks. være denne:
http://dk.farnell.com/box-enclosures/bm ... dp/1896494
Relæ: http://dk.farnell.com/te-connectivity-s ... dp/1629053
Sokkel til relæ: http://dk.farnell.com/te-connectivity-s ... st=1349721
Billeder af komponenter og montering

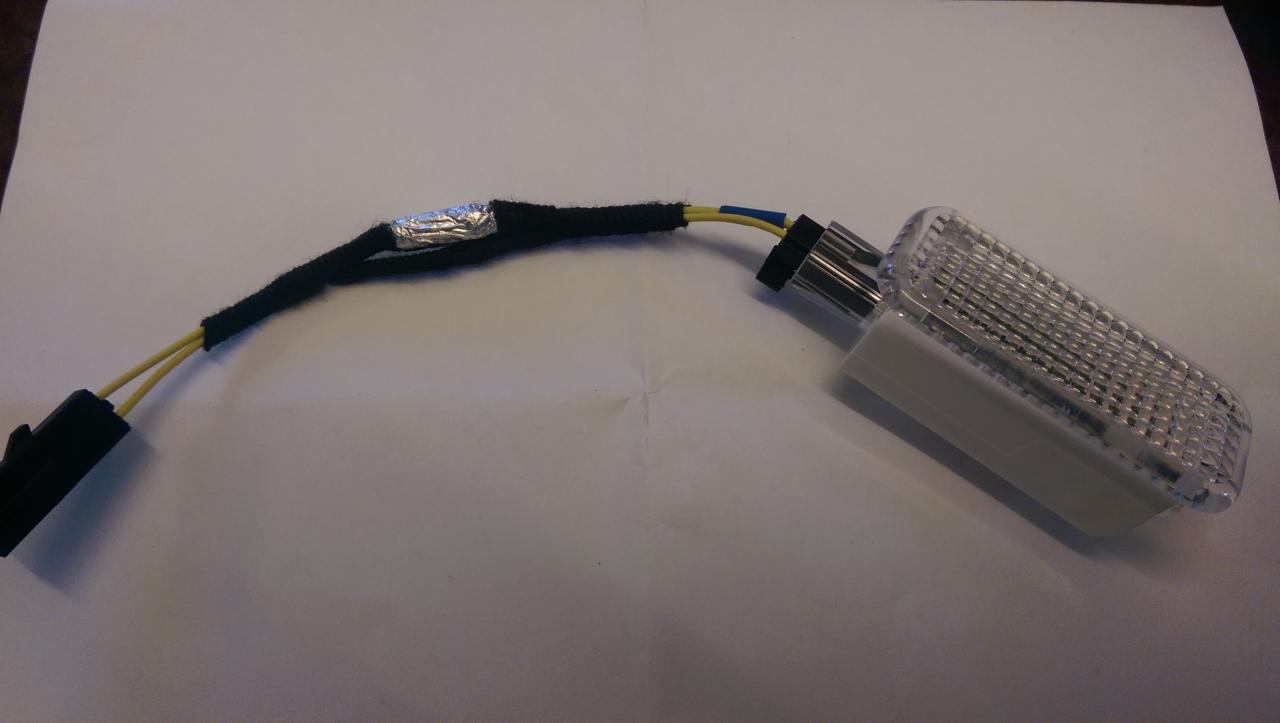

1. LED lampe med indsat modstand.

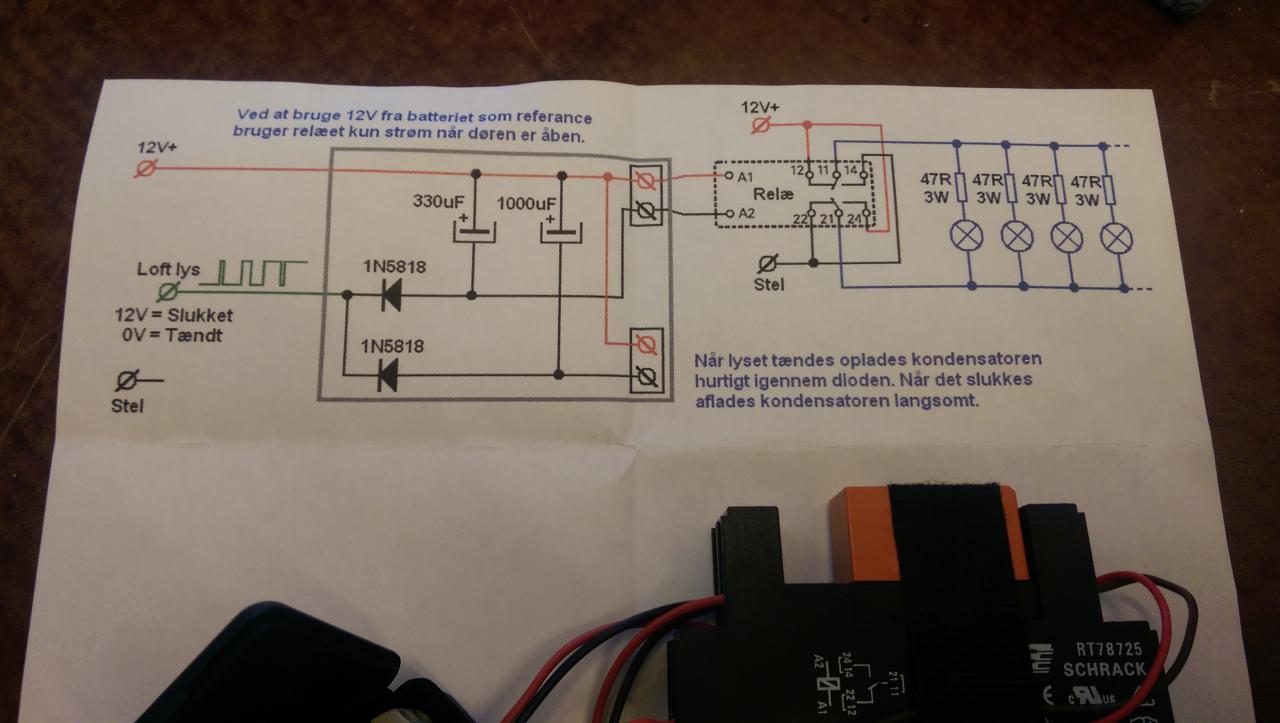

2. Diagram over hele kredsløbet. Relæ med sokkel ses nederst til højre.

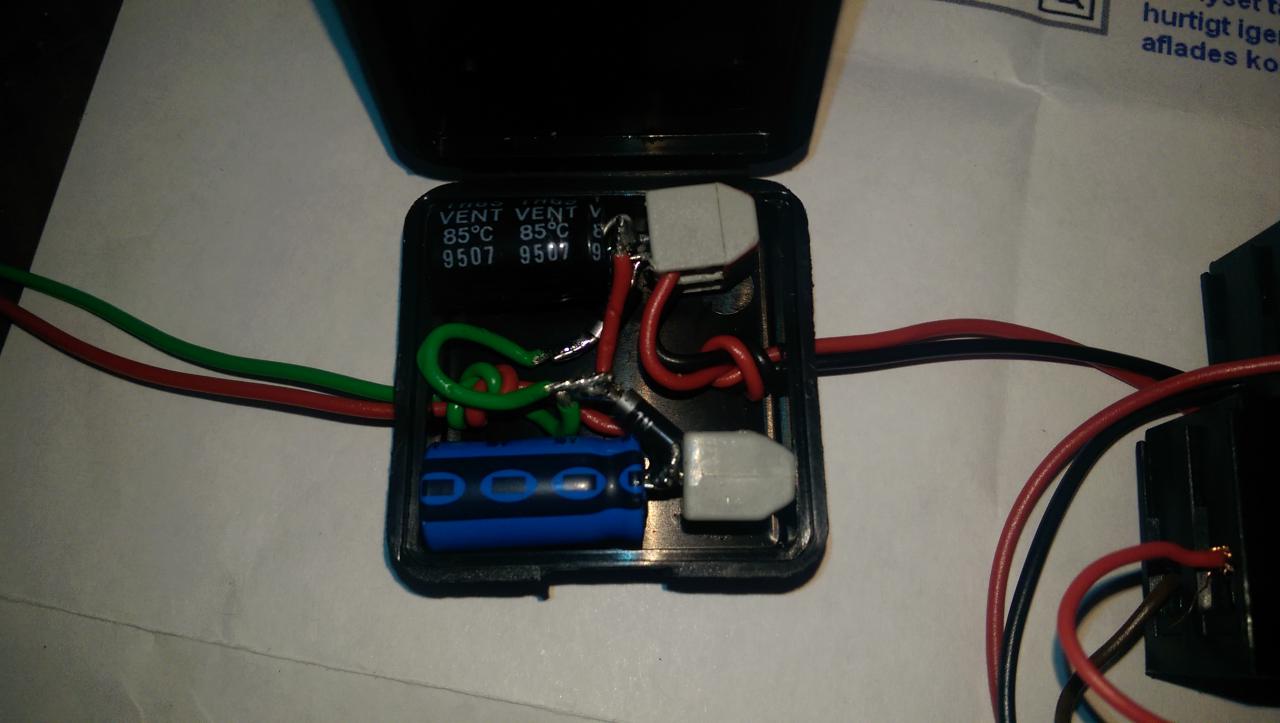

3. Den lille sorte plastickasse hvori kondensator og diode er indbygget.

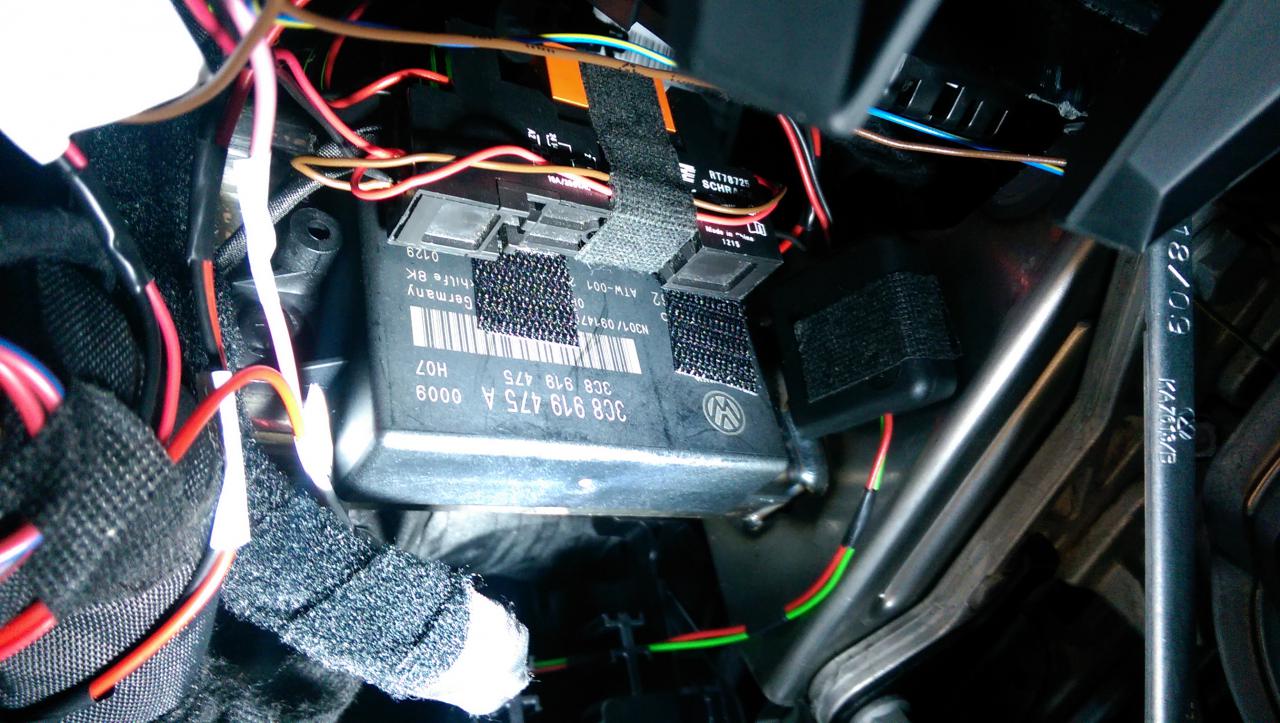

4. Relæet har jeg sat fast med velcro på styreenheden til PDC/OPS, som sidder bag instrumentbordet til venstre for rattet. Det er let at komme til ved at fjerne det udklappelige aflæggerrum. Relæet skal godt højt op på styreboksen, da klaprummet eller støder imod ved luk. Den lille kasse med kondensatorer og dioder sidder ligeledes med velcro til højre lige under relæet.
