Kodning af komfortmudul

[diskoboy]

Jeg skal prøve at kode min nye centrallås til Lupo'en. Det er et projekt der har været i gang i et års tid, men nu kom jeg lidt videre...

Jeg har lavet et komplet lednings til Lupo'en indeholdene centrallås med fjernbetjening, tyverialarm, kabineovervågning og rudeoptræk. Alt er lavet med de korrekte størrelse ledninger og tapet sammen med VW tape

Nu skulle jeg lige kode boksen (bare for at se om jeg kan komme i kontakt med den), men den svarer ikke...

Der er derfor 3 muligheder:
- Boksen er defekt
- Boksen kan kun snakke med mit VAG-COM kabel (HEX+CAN fra NTech) når jeg får den i bilen
- Ledningsnettet er defekt, men jeg har målt alt igennem og det ser ud til at virke jf. de 11 siders el-diagram der skal til

Et eller andet sted hælder jeg mest til nr. 2 da boksen kun kører K-Line, så spg. er om den skal indover CAN-Gateway'en som er indbygget i kombiinstrumentet før end at den svarer.

Jeg kunne selvfølgelig godt bare sætte det i bilen, men ville godt vide inden om det virkede!

Er der nogen der kan give mig et hint på vejen?

[Blackfinger]

Har du forbundet K-Line på diagnosekablet til K-Line på komfortmodulet?

[diskoboy]

Jeg har givet kabel strøm + forbundet k-line fra modulet til kablet.

Tidligere lavede jeg sådan her et kabel således at jeg kunne kode RNS-E'er dirkete fra skrivebordet, så jeg forlængede egentlig bare strøm + k-line fra RNS-E stikket. Strømmen er god nok - k-line er nok også, men der er bare ingen kommunikation.

[Blackfinger]

Det ser ud til at du har styr på det med kablerne.

Jeg tror umiddelbart ikke at den manglende cangateway er problemet. Når modulet har en K-Line indgang så burde du også kunne få kontakt via den.

Men 100% sikker kan jeg ikke være, for jeg har ikke prøvet det selv.

[diskoboy]

Jeg må kigge strømskemaet igennem én gang til.. Desværre fylder det 11 sider så det er ikke lige noget man bare gør...

[Blackfinger]

Du behøver vel ikke at kigge hele strømskemaert igennem. Bare find ud af med sikkerhed hvilke "pins" på modulet der er plus, minus og K-Line. Og så prøv at tilslutte VCDS direkte uden hele dit ledningsnet i første omgang.

[johannes]

Konstant plus tændings plus og minus er en nødvendighed.
Johannes

[diskoboy]

Ja, det kunne jeg selvfølgelig gøre. K-line'en bliver ført videre op til rumføleren så bare for at udelukke at der kunne være problemer der.

[diskoboy]

Mit ledningsnet var ikke helt så gennemtestet som jeg havde troet ... men lavede lige et lille forsøg:

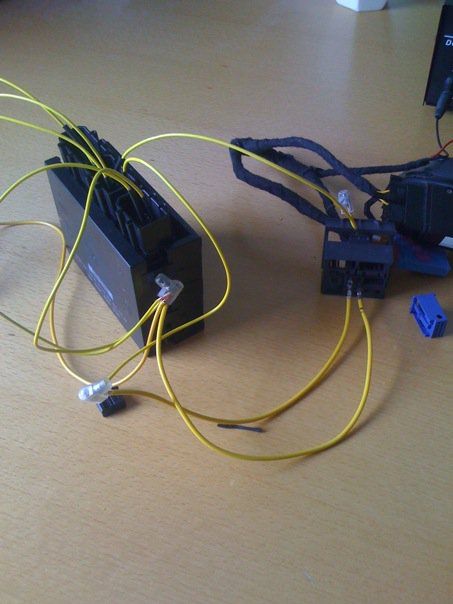

og ved hjælp af mit kabel og en strømforsyning kom der liv i modulet

Jubii - nu skal jeg i gang med at lave det færdigt og kan købe resten af tingene hjem så det kan blive installeret midt på stuegulvet i et par dage - bare for at se om det hele virker som det skal
